Dynamický mixér vs statický mixér: Ktorý je vhodný na zvlákňovanie polymérnej taveniny?

Keď zvlákňovacia linka potrebuje priame miešanie taveniny – či už na pridanie farby predzmesi, zmiešanie funkčných aditív alebo homogenizáciu viaczložkového polyméru – rozhodnutie o zariadení spočíva v dvoch zásadne odlišných prístupoch: dynamická miešačka alebo statická miešačka. Obidva sú inštalované v dráhe toku taveniny medzi extrudérom a zvlákňovacou tryskou. Cieľom oboch je vytvoriť homogénnu taveninu predtým, ako sa vtiahne do vlákna. Mechanizmus, kvalita výstupu, prevádzkové podmienky a požiadavky na údržbu každého z nich sú však natoľko odlišné, že výber nesprávneho typu pre vašu aplikáciu spôsobuje problémy, ktoré sa nedajú opraviť.

Tento článok porovnáva dynamické a statické mixéry priamo naprieč parametrami, ktoré sú dôležité pri rozhodovaní o spriadaní chemických vlákien.

Ako funguje každý typ mixéra

Statický mixér

Statický mixér neobsahuje žiadne pohyblivé časti. Dosahuje miešanie pretláčaním taveniny cez pevnú sériu špirálových alebo geometrických prvkov vo vnútri rúrky. Každý prvok rozdeľuje a rekombinuje tok taveniny, pričom pri každom prechode postupne znižuje koncentračné gradienty. Energia na miešanie pochádza výlučne z tlaku taveniny generovaného extrudérom alebo čerpadlom taveniny - samotný mixér nerobí nič aktívne.

Počet miešacích prvkov určuje intenzitu miešania. Viac prvkov vytvára lepšiu homogenitu, ale tiež zvyšuje tlakovú stratu v mixéri, ktorá musí byť kompenzovaná predradeným čerpadlom alebo extrudérom. Toto je základné prevádzkové obmedzenie statického miešania: nemôžete zvýšiť výkon miešania bez zvýšenia poklesu tlaku a nemôžete znížiť pokles tlaku bez akceptovania nižšej kvality miešania.

Dynamický mixér

Dynamická miešačka využíva poháňaný rotor – rotujúci kontrolovanou rýchlosťou vo vyhrievanom, natlakovanom kryte – na aktívne strihanie a homogenizáciu taveniny. Energiu miešania dodáva skôr mechanicky hnací motor než tlak taveniny. Tým sa oddeľuje intenzita miešania od poklesu tlaku: rýchlosť rotora sa dá nastaviť tak, aby sa výkon miešania menil nezávisle od výkonu linky alebo tlakových podmienok pred prúdom.

Podrobné vysvetlenie princípov fungovania dynamického mixéra a možností konfigurácie nájdete v našom článku Dynamická miešačka taveniny: Princíp činnosti, typy a sprievodca výberom .

Priame porovnanie: Osem parametrov, na ktorých záleží pri spinningu

Kde statické mixéry zaostávajú pri odstreďovacích aplikáciách

Statické miešačky fungujú spoľahlivo v aplikáciách, kde majú miešané tekutiny podobnú viskozitu, sú prítomné v relatívne vyvážených pomeroch a linka beží s konzistentným, predvídateľným výkonom. Pri spriadaní chemických vlákien tieto podmienky často neplatia.

Nesúlad viskozity medzi predzmesou a základným polymérom

Pri priamom zvlákňovaní z taveniny s prídavkom predzmesi majú nosná tavenina predzmesi a tavenina základného polyméru často podstatne rozdielne viskozity. Statické miešanie sa spolieha na rozdelenie laminárneho toku – keď sú pomery viskozity vysoké, zložky s nižšou viskozitou prechádzajú prednostne cez geometriu prvku a nie rovnomerne. Výsledkom sú pruhy: pásy koncentrovanej farby alebo aditíva striedajúce sa s poddávkovanými zónami, ktoré sa objavujú v hotovej priadzi ako farebné variácie naprieč polohami alebo pozdĺž dĺžky priadze.

Aktívny strih rotora dynamického miešača disperguje predzmes bez ohľadu na pomer viskozity, rozbíja pigmentové aglomeráty a vynucuje distribúciu, ktorú pasívne štiepenie nemôže dosiahnuť. Priamy pohľad na to, ako to eliminuje farebné pruhy v hotovom vlákne, nájdete v našom článku o ako dynamický tavný mixér eliminuje farebné pruhy vo farebnej priadzi z predzmesi .

Pokles výkonu pri zníženej priepustnosti

Spriadacie linky často bežia pod menovitým výkonom – počas zmien produktov, počas spúšťacích sekvencií alebo pri prevádzke produktov s menšími deniermi. Pri zníženom prietoku sa tlak taveniny poháňajúci tok cez statický mixér znižuje, čo priamo znižuje energiu na štiepenie dostupnú na jednotku objemu taveniny. Kvalita miešania sa zhoršuje. Nejde o okrajový efekt: na linkách, kde sa priepustnosť medzi výrobkami líši o 30 – 50 %, môže byť statický mixér, ktorý funguje primerane pri plnom výkone, skutočne nedostatočný pri znížených rýchlostiach.

Rýchlosť rotora dynamického mixéra sa dá nastaviť tak, aby sa zachovala intenzita miešania bez ohľadu na výkon linky, vďaka čomu je vhodný pre linky s premenlivými výrobnými plánmi alebo častými zmenami produktov.

Doba pobytu a riziko tepelnej degradácie

Statické zmiešavacie prvky vytvárajú zóny pomalšieho prúdenia na spojoch prvkov a stenách krytu. Vo vysokoteplotných taveninách polymérov – napríklad pri zvlákňovaní PET pri 280–295 °C – sa pri dlhšom pobyte pri nízkej rýchlosti prúdenia hromadia produkty tepelnej degradácie. Tieto sa prejavujú ako žlté sfarbenie nominálne bielej alebo svetlej priadze alebo ako gélové častice, ktoré blokujú kapiláry zvlákňovacej trysky a spôsobujú zlomenie konca. Dobre navrhnutý dynamický mixér s aktívnym prietokom cez zmiešavaciu zónu má užšiu distribúciu času zotrvania, čím sa znižuje riziko horúcich miest a stagnujúcich zón.

Kde sú statické mixéry vhodné

Statické mixéry nie sú všeobecne horšie – existujú špecifické podmienky, kde je ich jednoduchosť skutočnou výhodou.

• Nízke koncentrácie prísad s podobnou viskozitou. Keď sa malý podiel dobre dispergovaného aditíva s nízkou viskozitou primiešava do polymérnej taveniny, ktorá beží s konštantným prietokom, statický mixér môže dosiahnuť primeranú homogenitu bez zložitosti poháňaného systému.
• Aplikácie veľmi citlivé na kontamináciu. Statické miešačky nemajú žiadne hriadeľové tesnenia ani rotačné rozhrania v dráhe taveniny. V aplikáciách, kde je akékoľvek riziko kontaminácie súvisiacej s tesnením neprijateľné – určité medicínske alebo optické polymérne produkty – je absencia pohyblivých častí platným argumentom pre statické miešanie.
• Veľmi veľkoobjemové, jednoproduktové linky s pevnou priepustnosťou. Na linke prevádzkujúcej jeden produkt pri menovitej kapacite 24 hodín denne s nosičom predzmesi, ktorý má viskozitu zodpovedajúcu základnému polyméru, môže statický mixér dimenzovaný správne pre tieto špecifické podmienky primerane fungovať. Obmedzenie sa objaví pri zmene podmienok.

Kľúčové kritériá výberu: Ktorý typ vyhovuje vašej aplikácii

Pre väčšinu liniek na priame spriadanie taveniny s farbou predzmesi alebo s prídavkom funkčných prísad – kde sa výkon líši, viskozita predzmesi sa líši od základného polyméru a normy kvality priadze sú prísne – je vhodnejšou voľbou dynamická miešačka. Požiadavka na údržbu je skutočná, ale je zvládnuteľná a výrazne prevážená výhodou konzistentnosti kvality v náročných aplikáciách spriadania.

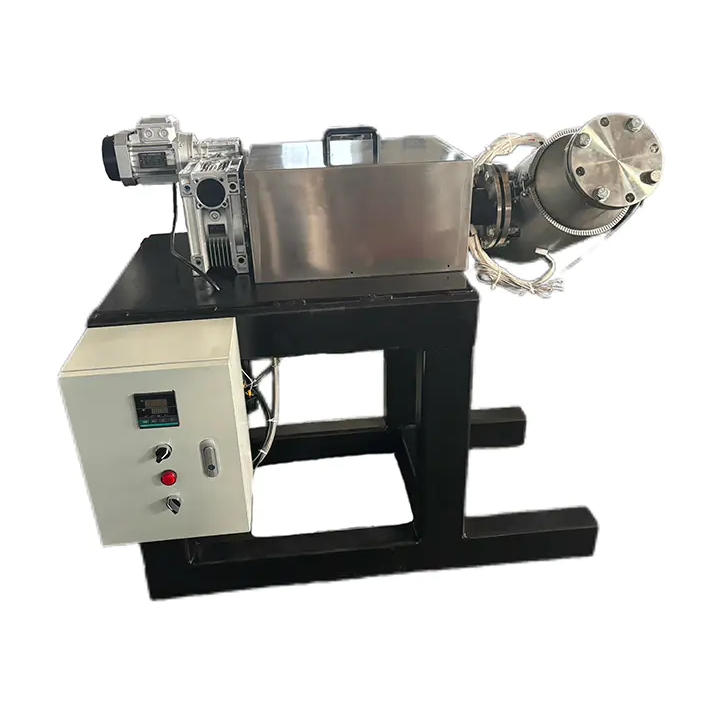

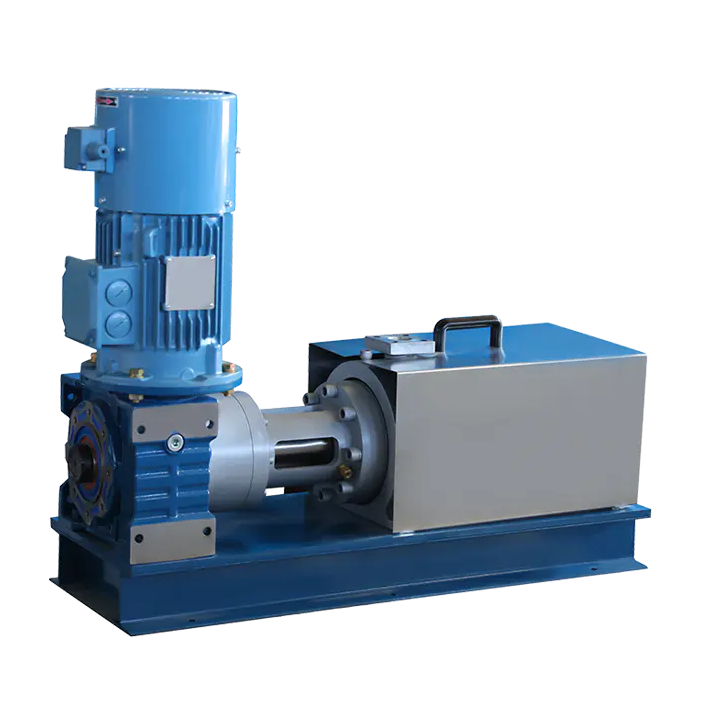

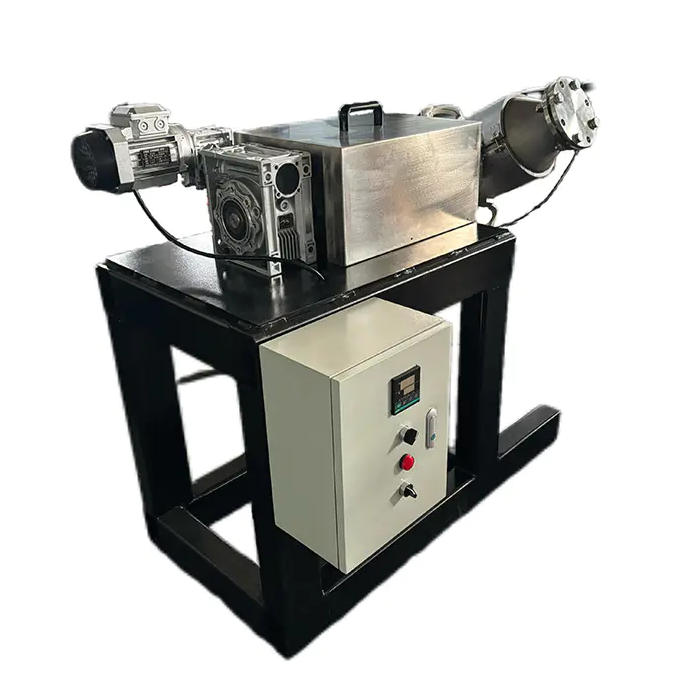

Dynamický mixér spoločnosti Shengbang na zvlákňovanie a aplikácie taveniny plastov

Shengbang's Dynamic Mixer je patentovaný produkt vyvinutý špeciálne na spriadanie chemických vlákien a homogenizáciu plastovej taveniny. Pokrýva široký rozsah rozsahov aplikácií s tlakovými menovitými hodnotami 5, 15, 25 a 45 MPa, priemerom rotora od 25 do 300 mm a kapacitou od 0,2 do 50 l. Vykurovanie je dostupné v konfiguráciách s olejovým aj elektrickým ohrevom. Výkon pohonu sa pohybuje od 15 do 160 kW s maximálnou rýchlosťou rotora 50 ot./min.

Okrem zvlákňovania chemických vlákien sa rovnaký dizajn mixéra vzťahuje aj na filmy, atramenty a iné aplikácie na spracovanie polymérov, ktoré vyžadujú rovnomerné miešanie taveniny. Výkon je overený prostredníctvom interného zvlákňovacieho laboratória spoločnosti Shengbang, kde je možné testovať správanie mixéra v skutočných výrobných podmienkach s cieľovým systémom polyméru a predzmesi zákazníka pred integráciou linky.

Úplné špecifikácie produktu a možnosti konfigurácie nájdete na stránke Dynamický mixér product page . Ak chcete prediskutovať vašu konkrétnu aplikáciu – typ polyméru, rozsah priepustnosti, pomer pridávania predzmesi a požiadavky na kvalitu miešania – kontaktujte priamo Jiaxing Shengbang Mechanical Equipment Co., Ltd.
