Dynamická miešačka taveniny: Princíp činnosti, typy a sprievodca výberom

A dynamický miešač taveniny je najefektívnejším riešením na dosiahnutie homogénneho premiešania polymérnych tavenín v linkách na spriadanie chemických vlákien a na spracovanie plastov. Na rozdiel od statických alternatív využíva motorom poháňaný rotačný prvok na aktívne strihanie a distribúciu taveniny, dodáva vynikajúca rovnomernosť miešania aj pri vysokých rozdieloch viskóz . Pre výrobcov, ktorí integrujú predzmes priamo do procesu zvlákňovania, eliminuje potrebu predbežného miešania a umožňuje dávkovanie farieb alebo aditív v reálnom čase s konzistentnými výsledkami v každej polohe zvlákňovacej trysky.

Tento článok obsahuje informácie o tom, ako funguje dynamický mixér na taveninu, jeho technické špecifikácie, ako sa porovnáva so statickými mixérmi, na aké aplikácie slúži a ako vybrať správnu konfiguráciu pre vaše výrobné požiadavky.

Čo je to dynamický mixér a ako funguje

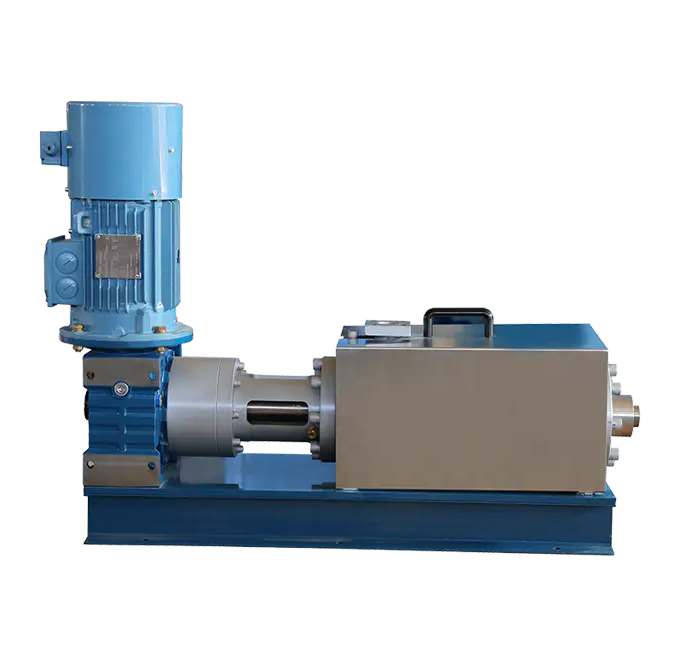

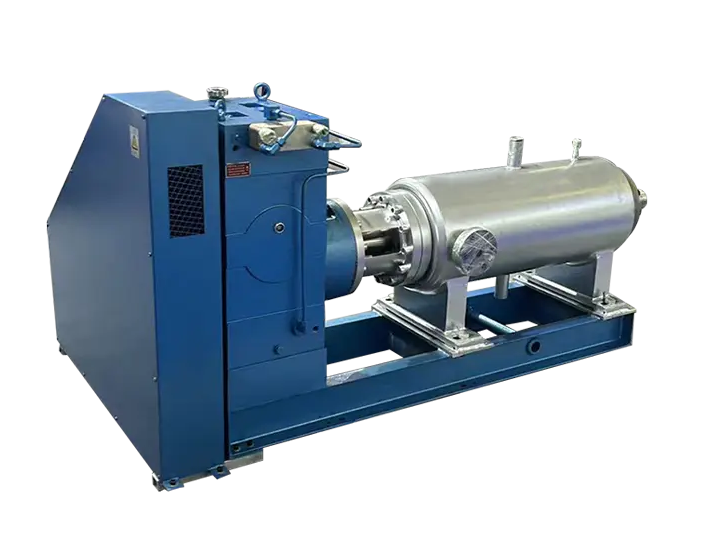

Dynamická miešačka taveniny je poháňané inline miešacie zariadenie inštalované priamo v dráhe toku polymérnej taveniny – zvyčajne medzi extrudér a zvlákňovacie čerpadlo. Pozostáva z vyhrievanej komory, v ktorej je umiestnený rotačný miešací rotor poháňaný externým motorom. Ako tavenina prechádza, rotor vytvára opakované vzory strihu, predlžovania a distribučného prúdenia, ktoré rozbíjajú koncentračné gradienty a vytvárajú molekulárne jednotnú zmes.

Základný pracovný princíp sa opiera o tri súčasné mechanizmy:

• Distribučné miešanie — rotor rozdeľuje a rekombinuje prúdy taveniny, aby sa častice aditíva alebo predzmesi rovnomerne rozložili po priereze.
• Disperzné miešanie — vysoké šmykové sily v medzere rotor-stator rozkladajú aglomeráty pigmentu alebo funkčnej prísady na jemné, stabilné disperzie.
• Tepelná homogenizácia — aktívny tok zabraňuje tepelnej stratifikácii a zabezpečuje rovnomernú teplotu taveniny vstupujúcej do každej odstreďovacej polohy.

Rýchlosť otáčania je nezávisle regulovateľná (zvyčajne do 50 otáčok za minútu), čo umožňuje operátorom vyladiť intenzitu miešania bez zmeny nastavení extrudéra alebo dávkovacieho čerpadla. Toto oddelené riadenie je kritickou výhodou v priamych spriadacích linkách, kde prietok taveniny musí zostať konštantný.

Technické špecifikácie a možnosti konfigurácie

Dynamické miešačky taveniny sú k dispozícii v širokej škále veľkostí a tlakových tried, aby zodpovedali rôznym výrobným mierkam. Nasledujúca tabuľka sumarizuje štandardné konfiguračné parametre:

Modely s najširším priemerom (250–300 mm) sú vhodné pre veľké linky POY alebo FDY spracovávajúce desiatky ton za deň, zatiaľ čo kompaktné jednotky s priemerom 25–50 mm sa bežne používajú v pilotných spriadacích strojoch alebo špeciálnych zariadeniach na výskum a vývoj vlákien. Menovité tlaky sa musia zhodovať s tlakom na vstupe zvlákňovacieho čerpadla — poddimenzovanie tohto parametra je bežným zdrojom degradácie tesnenia a neplánovaných prestojov.

Dynamický vs. statický miešač taveniny: Kľúčové rozdiely

V linkách na tavenie polymérov sa používajú dynamické aj statické mixéry, ale slúžia rôznym potrebám. Pochopenie tohto rozdielu pomáha inžinierom vyhnúť sa nedostatočnej špecifikácii vybavenia pre náročné úlohy pridávania predzmesi.

V aplikáciách priameho zvlákňovania, kde sa koncentrát predzmesi (zvyčajne dávkuje 2–5 % hlavného prúdu polyméru) musí primiešať do vysokoviskóznej PET alebo PA taveniny, samotný statický mixér nedokáže spoľahlivo dosiahnuť farebnú odchýlku ΔE pod 0,5, ktorú vyžadujú tkaniny kritické pre farbenie . Dynamický miešač taveniny uzatvára túto medzeru vytvorením dostatočného strihu bez ohľadu na kolísanie výkonu.

Primárne aplikácie pri spracovaní chemických vlákien a plastov

Dynamická miešačka taveniny je všestranné zariadenie používané vo viacerých kontextoch spracovania polymérov. Jeho najnáročnejšou a najhodnotnejšou aplikáciou je priame zvlákňovanie z taveniny s pridávaním inline predzmesi, ale slúži aj na širšie priemyselné využitie.

Tavné priame odstreďovanie s prídavkom predzmesi

V tomto nastavení extrudér s bočným prúdom roztaví farebnú alebo funkčnú predzmes a vstrekuje ju do hlavnej tavnej rúrky PET, PA alebo PP. Dynamická miešačka potom homogenizuje kombinovaný prúd predtým, ako dosiahne spriadací lúč. To eliminuje farbenie triesok alebo vopred namiešané triesky, znižuje zložitosť zásob surovín a umožňuje rýchlu zmenu farby – dôležitá výhoda pri výrobe krátkych sérií špeciálnych priadzí.

Výrobné linky pre Vláknové priadze FDY, POY a HOY všetci profitujú z tohto prístupu. Konzistentný farebný výkon naprieč všetkými zvlákňovacími dýzami vo viacpolohovom lúči úplne závisí od schopnosti mixéra udržiavať rovnomernú koncentráciu od prvého do posledného balenia zvlákňovacích dýz.

Výroba funkčných vlákien

Funkčné prísady, ako sú spomaľovače horenia, UV stabilizátory, antibakteriálne činidlá a plnivá absorbujúce infračervené žiarenie, sa čoraz viac začleňujú do zvlákňovacej fázy, a nie do samostatného zmiešavacieho kroku. Tieto často majú významné rozdiely vo viskozite a hustote od základného polyméru , vďaka čomu je aktívne miešanie nevyhnutné. Dynamická miešačka taveniny zaisťuje, že disperzia aditív spĺňa prah požadovaný pre konzistentnú funkčnú výkonnosť – napríklad rovnomernú distribúciu TiO2 pre kontrolovaný lesk vlákien alebo konzistentnú náplň antimikrobiálneho činidla pre textílie lekárskej kvality.

Extrúzia filmu a spracovanie atramentu

Okrem zvlákňovania vlákien sa dynamické miešače taveniny používajú v linkách odlievaných fólií (napr. BOPP, BOPET), kde je pre optickú kvalitu rozhodujúca rovnomerná distribúcia pigmentu po šírke fólie. Atramentové formulácie s vysokým obsahom pigmentu podobne profitujú z disperzného šmyku, ktorý poskytuje dynamický miešač, najmä pri prepínaní medzi farebnými šaržami s minimálnym odpadom pri splachovaní.

Ako si vybrať správny dynamický mixér taveniny pre vašu linku

Výber dynamického miešača taveniny zahŕňa prispôsobenie piatich kľúčových parametrov vašim procesným podmienkam. Predimenzovanie vedie k zbytočnej mechanickej zložitosti a spotrebe energie; poddimenzovanie ohrozuje kvalitu miešania a riskuje zlyhanie tesnenia.

1. Priepustná kapacita: Vyberte model, ktorého menovitá kapacita je v súlade s maximálnou výrobnou rýchlosťou vašej taviacej linky. Pri viacpolohových zvlákňovacích lúčoch zohľadnite celkový tok taveniny zo všetkých polôh zvlákňovacej trysky, nielen z jednej.
2. Prevádzkový tlak: Zmerajte tlak taveniny na vstupe mixéra za normálnych a špičkových výrobných podmienok. Zvoľte si menovitý tlak aspoň 20 % nad vaším maximálnym prevádzkovým tlakom, aby ste zabezpečili integritu tesnenia počas rokov nepretržitej prevádzky.
3. Typ polyméru a viskozita: Taveniny s vysokou viskozitou (napr. PET s vysokou IV pre priemyselné priadze) vyžadujú väčšie priemery rotora a vyšší hnací výkon. Taveniny s nízkou viskozitou, ako je nylon 6, pri teplote spracovania môžu umožniť menšie konfigurácie.
4. Spôsob vykurovania: Elektrické vykurovanie je jednoduchšie na inštaláciu a je vhodné pre väčšinu štandardných optických vedení. Ohrievanie oleja poskytuje rovnomernejšie rozloženie teploty pozdĺž tela mixéra a je preferované pri spracovaní polymérov citlivých na teplo alebo keď sa vyžaduje presné riadenie teploty taveniny (±1 °C alebo lepšie).
5. Pomer pridávania predzmesi: Vyššie prídavné pomery (nad 5 %) alebo predzmesi s veľkými rozdielmi vo viskozite od základného polyméru vyžadujú intenzívnejšie miešanie – uprednostňujú modely s väčším priemerom a vyššiu rýchlosť otáčania.

Užitočný kontrolný bod výberu: ak váš prúd pridávania predzmesi tvorí menej ako 3 % hlavného toku taveniny a polymérny pár má podobnú viskozitu, zvyčajne bude postačovať jednotka stredného priemeru pri strednej rýchlosti otáčania. Ak dávkujete funkčné prísady nad 5 % alebo miešate nekompatibilné druhy polymérov, vyberte ďalšiu triedu väčšieho priemeru a potvrďte, že výkon pohonu dokáže udržať nepretržitú prevádzku pri 70 – 80 % maximálneho krútiaceho momentu .

Úvahy o inštalácii, prevádzke a údržbe

Správna inštalácia a bežná údržba priamo určujú životnosť a výkon miešania dynamického miešača taveniny. Nasledujúce postupy platia pre väčšinu priemyselných liniek na tavenie polymérov:

Najlepšie postupy inštalácie

• Miešač umiestnite čo najbližšie k bodu vstrekovania predzmesi, aby sa minimalizovala dĺžka nezmiešaného toku pred rotujúcim čerpadlom.
• Zabezpečte, aby sa ohrievacia zóna miešadla zhodovala s procesnou teplotou priľahlého potrubia taveniny – teplotné diskontinuity väčšie ako 5 °C môžu spôsobiť lokálne zmeny viskozity, ktoré znižujú účinnosť miešania.
• Namontujte pohonnú jednotku s izoláciou proti vibráciám, aby sa zabránilo prenosu mechanického hluku do prúdu taveniny alebo štruktúry zvlákňovacieho lúča.
• Skontrolujte, či sú všetky prírubové spoje dimenzované pre zvolenú tlakovú triedu a či sú materiály tesnení kompatibilné s polymérom a teplotou spracovania.

Postup spustenia a vypnutia

• Pred spustením hnacieho motora vždy zohrejte teleso mixéra na plnú procesnú teplotu. Pri spustení rotácie v studenej tavenine s vysokou viskozitou hrozí preťaženie pohonu a poškodenie tesnení rotora.
• Počas spúšťania postupne zvyšujte rýchlosť otáčania – vyhnite sa priamemu skoku na prevádzkovú rýchlosť, čo môže spôsobiť tlakové skoky proti prúdu.
• Počas plánovaných odstávok znížte rýchlosť otáčania pred rezaním toku taveniny, aby ste zabránili zachyteniu nezmiešaného materiálu v komore.

Body bežnej údržby

• Mechanické tesnenia: Skontrolujte pri každom plánovanom zastavení údržby (zvyčajne každých 3–6 mesiacov v nepretržitej prevádzke). Opotrebenie tesnenia je najbežnejším spôsobom poruchy a urýchľujú ho abrazívne pigmenty alebo plnivá.
• Vôľa rotora: Skontrolujte medzeru medzi rotorom a stenou statora podľa pôvodnej špecifikácie – nadmerné opotrebenie znižuje rýchlosť šmyku a kvalitu miešania bez spustenia zjavných alarmov.
• Vykurovací systém: Pri olejom vyhrievaných jednotkách štvrťročne kontrolujte kvalitu oleja a prietok. Degradovaný teplonosný olej znižuje rovnomernosť teploty a môže spôsobiť lokalizovanú degradáciu polyméru.
• Systém pohonu: V každom plánovanom intervale údržby skontrolujte prevodový olej, zarovnanie spojky a odber prúdu motora. Trvalý nárast prúdu motora pri konštantných procesných podmienkach typicky signalizuje zvýšenú viskozitu taveniny alebo mechanický problém v zostave rotora.

Výrobné výhody integrácie dynamického miešača taveniny

Pre výrobcov zvlákňovania, ktorí sa historicky spoliehali na vopred zafarbené triesky alebo následné miešanie, prechod na dynamickú miešačku taveniny v konfigurácii priameho zvlákňovania prináša merateľné zlepšenie výroby a kvality:

• Znížené zásoby surovín: Nie je potrebné skladovať širokú škálu vopred zafarbených čipov. Jeden prírodný čip plus rad koncentrátov masterbatch pokrýva rovnaké portfólio farieb s oveľa menším pracovným kapitálom viazaným v zásobách.
• Rýchlejšia výmena farieb: Prechod z jednej farby na druhú vyžaduje iba prepláchnutie dávkovacej linky predzmesi a mixéra, nie preplachovanie veľkého extrudéra naplneného farebnými trieskami. Časy výmeny môžu klesnúť z niekoľkých hodín na menej ako 30 minút v dobre optimalizovaných systémoch.
• Konzistentná kvalita priadze: Jednotné zloženie taveniny vstupujúce do každého balenia zvlákňovacej dýzy zaisťuje, že priemer vlákna, pevnosť a farba sú v rámci špecifikácie po celej šírke viacpolohového lúča – čím sa znižuje triedenie cievok mimo špecifikácie.
• Flexibilita pre vývoj funkčných vlákien: Pridanie nových výkonných aditív si vyžaduje iba zavedenie nového prúdu predzmesi bez preformulovania základného čipu alebo prestavby hlavného extrudéra.
• Nižšie náklady na energiu na kilogram: Eliminácia samostatného kroku zmiešavania odstráni jeden úplný cyklus zahrievania-chladenia-zahrievania z histórie spracovania polyméru, čím sa znižuje celková spotreba energie a obmedzuje sa tepelná degradácia polymérnych reťazcov.

Spoločnosti dodávajúce na trhy s rýchlou módou a technickým textilom – kde sú konkurencieschopnosťou farebná agilita a krátke dodacie lehoty – uvádzajú, že schopnosť zmeniť farbu v strednej produkcii bez zastavenia spriadacej linky je rozhodujúca prevádzková výhoda čo odôvodňuje kapitálové investície do zariadenia na dynamické miešanie taveniny.

Často kladené otázky o dynamických miešačkách taveniny

Dokáže si dynamická miešačka taveniny poradiť s abrazívnymi prísadami, ako je TiO2 alebo keramické plnivá?

Áno, ale materiály rotora a komory musia byť vhodne zvolené. Pre anorganické pigmenty a minerálne plnivá nad Mohsovou tvrdosťou 5 sa pre kontaktné zóny rotora a statora odporúčajú tvrdené oceľové zliatiny alebo povrchy s keramickým povlakom. Očakávajte kratšie servisné intervaly tesnenia v porovnaní s operáciami s obyčajným pigmentom – kontrolu mechanickej upchávky naplánujte každé 2–3 mesiace namiesto 6.

Je dynamická miešačka taveniny vhodná na spriadanie dvojzložkových vlákien?

Pri dvojzložkovom zvlákňovaní, kde dva polymérne prúdy musia zostať oddelené až do zvlákňovacej dýzy (plášť-jadro, vedľa seba), je dynamický mixér inštalovaný na každý jednotlivý prúd a nie na kombinovaný prúd. To zaisťuje, že každý komponent je vnútorne homogénny predtým, ako dosiahne dvojzložkovú distribučnú platňu. Zmiešanie týchto dvoch prúdov pred zvlákňovacou dýzou by zmarilo účel dvojzložkovej štruktúry.

Ako rýchlosť otáčania ovplyvňuje kvalitu vlákna?

Vyššia rýchlosť otáčania zvyšuje intenzitu šmyku a zlepšuje distribučné miešanie, ale nadmerný strih na polyméroch citlivých na strih (napr. určité druhy nylonu alebo PET s vysokou IV) môže spôsobiť degradáciu molekulovej hmotnosti alebo štiepenie reťazca. Pre každý systém polymér-aditívum existuje optimálne okno rýchlosti otáčania, kde sa maximalizuje rovnomernosť miešania bez merateľného poklesu IV. Toto sa zvyčajne zistí počas uvádzania do prevádzky prostredníctvom merania indexu toku taveniny alebo viskozity pri meniacich sa rýchlostiach miešača.

Aký je typický čas zotrvania v dynamickom miešači taveniny?

Doba zotrvania závisí od objemu komory a prietoku, ale zámerne je krátka – zvyčajne od niekoľkých sekúnd do menej ako minúty – aby sa predišlo tepelnej degradácii. Dynamický mixér dosiahne za pár sekúnd to, čo by statický mixér potreboval na dosiahnutie oveľa dlhších dráh prietoku , vďaka čomu je oveľa kompaktnejší pre ekvivalentné miešanie. Tento krátky čas zotrvania tiež obmedzuje akumuláciu histórie tepla na polyméroch citlivých na teplo
