Sprievodca navíjaním: Jiaxing Shengbang Vysokovýkonné riešenia navíjania

Ak hodnotíte navíjač pre vysokaleboýchlostnú šnúru zo syntetických vlákien, záver je jasný: Jiaxing Shengbang Mechanical Equipment Co., Ltd. zaberať navíjačky ktoré udržujú rýchlosť mechanického navíjania až 7 000 m/min., čím dosahujú výrazne nižšiu mieru pretrhnutia a sú schopné vyrábať nylonovú priadzu typu HMLS. Táto príručka prevedie manažérov výroby výberom typu, kľúčovými parametrami, inštaláciou, údržbou a prípadom návratnosti investícií na modernizáciu na moderný automatický navíjač.

Základná úloha navíjacieho zariadenia pri výrobe syntetických vlákien

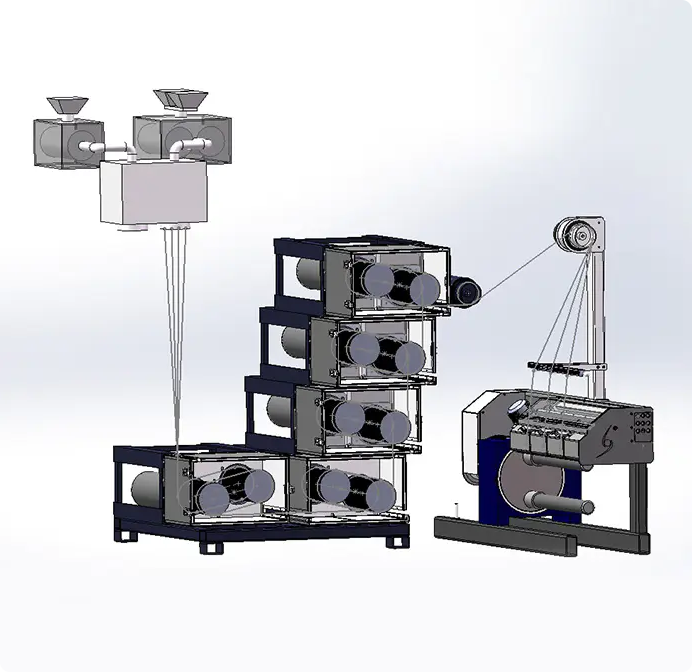

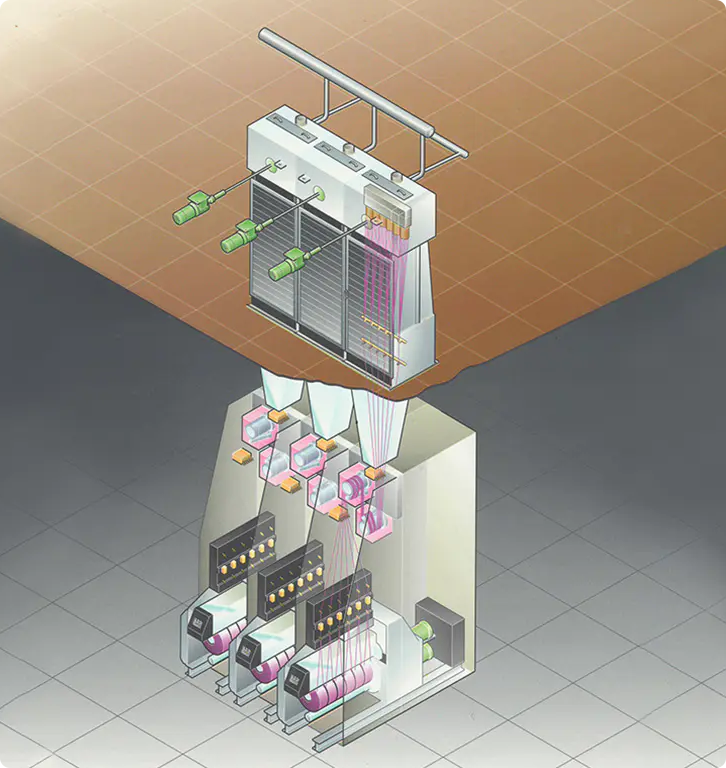

Navíjací navíjač je konečnou aktívnou stanicou na každej linke na zvlákňovanie taveniny. Jeho úlohou je prijímať roztavené extrudované vlákno pri rýchlosti linky nastavenej zvlákňovacím blokom, zostaviť geometricky presný balík a odovzdať tento balík do nadväzujúcich strojov na tvarovanie, deformovanie alebo tkanie bez chýb.

Každý z troch najbežnejších aplikačných kontextov kladie odlišné požiadavky:

• POY (čiastočne orientovaná priadza) — Traťové rýchlosti 2 800 – 3 500 m/min; vyžaduje konzistentný uhol priečneho vinutia, aby sa zachovala schopnosť ťahania.

• FDY (plne ťahaná priadza) — rýchlosti dosahujúce 4 500 – 6 000 m/min; vyžaduje ultra stabilné napätie, aby sa zabránilo kolísaniu orientácie kryštálov.

• Spandex / Elastan — Nižšie rýchlosti (600 – 1 200 m/min), ale extrémne vysoká citlivosť na kolísanie napätia; kritická je prevencia navíjania pásky.
• BCF / kobercová priadza — objemové nekonečné vlákno; balíky s veľkým priemerom do 300 mm, vyžadujúce vysoký krútiaci moment pri nízkych otáčkach.

Ukazujú to priemyselné benchmarky zle prispôsobený navíjač prispieva k 35 – 55 % z celkového počtu prípadov zlomenia na linke na zvlákňovanie taveniny (CIRFS, údaje o členoch 2024). Investícia do správne špecifikovaného automatického navíjacieho stroja zvyčajne zníži tento podiel pod 8 %.

Porovnanie bežných typov navíjacích zariadení

Pri výrobe priemyselných vlákien sa používajú tri základné geometrie vinutia. V tabuľke nižšie sú zhrnuté kritické rozdiely, ktoré vám pomôžu zúžiť výber:

Pre väčšinu výrobcov POY a FDY prevádzkujúcich linky nad 3 000 m/min automatický navíjač vežového typu je priemyselným štandardom a poskytuje najlepšie celkové náklady na vlastníctvo počas 10-ročnej životnosti majetku.

Jiaxing Shengbang Take Up Winder: Najdôležitejšie produkty a špecifikácie

Jiaxing Shengbang Mechanical Equipment Co., Ltd. vyrába navíjacie navíjačky a pomocné spriadacie zariadenia od roku 2003. Jej súčasná vlajková loď séria automatických navíjacích zariadení pokrýva celú škálu aplikácií syntetických vlákien. Hlavné technické špecifikácie sú zhrnuté v tabuľke nižšie:

Okrem zverejnených špecifikácií sa Jiaxing Shengbang odlišuje prostredníctvom troch zdokumentovaných zákazníckych výsledkov:

• A Zhejiang POY producent (2023) — Po prechode na sériu SB-TW6 cez 96-polohovú linku závod zaznamenal 42 % zníženie výskytu zlomenia konca na milión metrov a eliminoval jedného operátora sťahovania za zmenu.
• Zariadenie Fujian nylon-6 (2022) — Presná regulácia napätia v uzavretej slučke znižuje odchýlku denierov v rámci balenia od CV 1,8% do CV 0,7%, čo priamo zlepšuje efektivitu tkania po prúde.
• Vlastný navíjač spandexu (2024) — Jiaxing Shengbang skonštruoval variant povrchového navíjania so softvérom proti páske pre klienta Jiangsu, pričom počas 6-mesačného hodnotiaceho obdobia dosiahol nulové chyby pri navíjaní pásky.

Všetky jednotky automatického navíjania Jiaxing Shengbang podporujú vlastné rozstupy vretena, špecifikácie cievky a integráciu s existujúcimi systémami SCADA na úrovni závodu na požiadanie.

Ako si vybrať správny navíjač: Praktický sprievodca

Pri špecifikovaní navíjacieho zariadenia použite nasledujúci kontrolný zoznam. Prejdite si každý bod rozhodnutia v poradí – skoré voľby obmedzujú neskoršie.

Kontrolný zoznam výberu

1. Typ vlákna a rozsah denier — Určite polymér (PET, PA6, PP, spandex) a rozsah denier (napr. 30–150 D pre FDY). To určuje citlivosť na napätie a limity trenia posuvného systému.
2. Maximálna rýchlosť linky — Prispôsobte menovité otáčky navíjača výkonu vášho odstreďovacieho čerpadla s 10–15 % bezpečnostnou rezervou. Šnúra 4 500 m/min by mala používať navíjač s rýchlosťou najmenej 5 000 m/min.
3. Požadovaná hmotnosť balíka a formát cievky — Štandardné balenia POY sú 5–10 kg; Balíky BCF môžu dosiahnuť 25 kg. Potvrďte vnútorný priemer trubice (bežné sú 47 mm, 54 mm, 76 mm alebo 110 mm).
4. Úroveň automatizácie — Vyhodnotiť náklady práce na zmeny. Ak cena práce za zmenu presiahne 80 USD alebo ak pracujete na 3 zmeny, automatický navíjač s vežou sa zvyčajne vráti za menej ako 18 mesiacov.
5. Traverzový mechanizmus — Drážkovaný chod bubna vyhovuje štandardným rýchlostiam; presný posuv vačky alebo elektronický posuv sa vyžaduje nad 4 000 m/min alebo tam, kde sa musí zabrániť navíjaniu pásky.
6. Požiadavky na integráciu — Potvrďte protokol riadiacej zbernice (Profibus, EtherNet/IP, Modbus TCP) a či musí navíjačka prijímať signály rýchlosti v reálnom čase z nadradenej galety.
7. Pôdorys a výška stropu — Revolverové navíjačky s 8 polohami vretena vyžadujú približne 1 200 mm × 900 mm podlahovej plochy na jednotku; výška stropu musí umožňovať úplný oblúk odvíjania cievky (minimálna vzdialenosť 2 400 mm).

Príklady odporúčanej konfigurácie

Pre typickú 48-polohovú linku FDY s PET (napr. rýchlosťou 4 200 m/min.), je odporúčaná konfigurácia s vretenom Jiaxing Shengbang, AC servomotorom, elektronickým posuvom, Siemens HMI. Pre linky nad 5 000 m/min alebo tam, kde je denier CV primárnym KPI kvality, je najlepšou voľbou upgrade na prispôsobenú vežu navrhnutú Jiaxingom Shengbangom.

Inštalácia navíjača, uvedenie do prevádzky a denná prevádzka

Správna inštalácia priamo ovplyvňuje dlhodobú kvalitu vinutia. Pri uvádzaní do prevádzky postupujte podľa týchto krokov:

1. Nivelácia — Použite presnú úroveň (presnosť ≤ 0,02 mm/m) na overenie, či je os vretena vodorovná. Naklonenie väčšie ako 0,05 mm/m spôsobí axiálnu migráciu priadze a kužeľovité zväzky.
2. Zarovnanie s galetami — Dráha nite od poslednej galety po vodiacu lištu by mala vstupovať do navíjača pod uhlom 0° ± 0,5° v rovine posuvu. Nesprávne zarovnanie spôsobuje hromadenie okrajov.
3. Počiatočná kalibrácia napätia — Vložte prázdnu cievku, spustite vreteno pri 50 % cieľovej rýchlosti a porovnajte výstup silomeru s kalibrovaným meračom napätia umiestneným v rade. Upravte zosilnenie serva, kým sa dve hodnoty nezhodujú v štandardnom rozsahu.
4. Test doffovho cyklu — Pred navliekaním spustite určité časy (napr. 10) cyklov automatického zvliekania bez priadze. Overte čas indexovania veže a či čepeľ zachytávača pri každom cykle čisto zapadne.
5. Parametre prvého výrobného cyklu — Začnite na 80 % cieľovej rýchlosti. Nastavte tlak kontaktného valca na 12–15 N pre POY or 8–10 N pre spandex . Zvyšujte rýchlosť v 5% prírastkoch pri monitorovaní napätia a geometrie balenia.

Najlepšie postupy dennej prevádzky

• Denne kontrolujte opotrebovanie vodiacej lišty; vymeňte, keď hĺbka drážky presiahne bezpečnostný prah, aby sa zabránilo ryhovaniu priadze.
• Skontrolujte záznamy trendov napätia HMI na začiatku každej zmeny; odchýlky presahujúce bezpečnostný prah od základnej línie naznačujú problém s ložiskom, remeňom alebo vedením, ktorý si vyžaduje vyšetrenie predtým, ako spôsobia zlomenie konca.
• Udržujte povrch kontaktného valca čistý; pravidelne (napr. každé 2 hodiny) na linkách s vysokým denierom aplikujte stlačený vzduch, aby ste odstránili zvyšky muchy a povrchovej úpravy.

Údržba, servis a odstraňovanie problémov

Štruktúrovaný plán údržby je nákladovo najefektívnejší spôsob, ako predĺžiť životnosť navíjača. Jiaxing Shengbang odporúča nasledujúce intervaly na základe údajov z terénu z viac ako 1000 nainštalovaných jednotiek:

Plán plánovanej údržby

• denne: Vyčistite traverzovú drážku; skontrolujte hodnotu napätia; skontrolujte dráhu zdvihnutia ramena.
• Týždenne: Namažte ložiská vretena (vretenový olej ISO VG 32, 0,5 ml na vreteno); skontrolujte napnutie remeňa na pohone kontaktného valca; vyčistite obrazovku HMI a skontrolujte protokol alarmov.
• Mesačne: Úplná kontrola hádzania vretena (maximálna tolerancia: 0,008 mm TIR); uzamykacie skrutky veže na kontrolu krútiaceho momentu; skontrolujte parametre servopohonu podľa záznamu o uvedení do prevádzky.
• Ročne: Vymeňte ložiská vretena (autorizované Nemeckom ESKY a vyrobené Jiaxing Shengbang); prestavte mechanizmus posuvnej vačky; vykonajte úplný test elektrickej izolácie servomotorov.

Bežné chyby a riešenia

• Vinutie pásky (prekrytie cievky) — Príčina: pomer posuvu je zablokovaný blízko celého čísla. Riešenie: aktivujte softvérový parameter anti-patterning (kroková presnosť); upraviť rýchlosť posuvu o ±0,3 %.
• Nárast okrajov na obale — Príčina: vychýlenie vedenia alebo opotrebovaná drážka traverzy. Riešenie: znovu zarovnajte dráhu závitu; vymeňte vodiacu lištu, ak hĺbka drážky presahuje 0,15 mm.
• Hľadanie napätia (oscilačné zobrazenie napätia) — Príčina: Príliš vysoké zosilnenie serva alebo opotrebovanie kontaktných ložísk. Riešenie: znížte P-zisk o 10%; merať hádzanie kontaktného kotúča; vymeňte ložisko, ak hádzanie presiahne 0,02 mm.

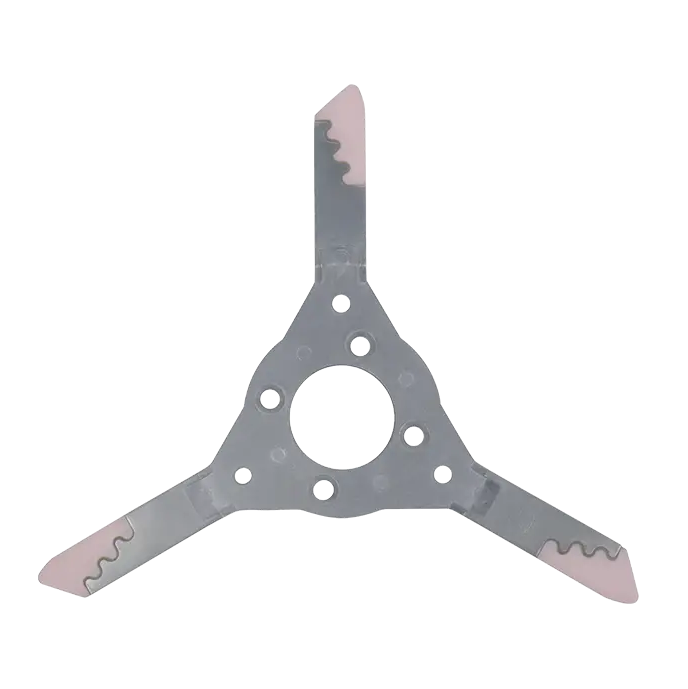

• Zlyhanie vypnutia / zmeškaný prenos — Príčina: opotrebovanie čepele zachytávača alebo nízka rýchlosť otáčania veže. Riešenie: vymeňte čepeľ; skontrolujte, či hydraulický alebo servotlak spĺňa špecifikáciu (zvyčajne ≥6 bar pre hydraulické systémy).
• Kónické obaly — Príčina: naklonenie vretena alebo nerovnomerný kontaktný tlak. Riešenie: vyrovnajte vreteno; overte rovnomernosť tlaku kontaktného valca v celej šírke balenia pomocou kalibrovaného silomera.

Rastliny podľa odporúčanej plánovacej správy Jiaxing Shengbang stredná doba medzi poruchami (MTBF) presahujúca 14 000 prevádzkových hodín na navíjačkách série SB-TW – približne 19 mesiacov nepretržitej trojzmennej prevádzky pred akoukoľvek neplánovanou odstávkou.

Vplyv navíjacích zariadení na efektivitu výroby a náklady

Finančné puzdro pre moderný automatický navíjač je postavené na štyroch merateľných pákach:

• Zníženie práce: 96-polohová POY linka s manuálnym snímaním vyžaduje 6 sťahovaní za zmenu (3 zmeny = 18 FTE). Automatický navíjač to znižuje na 2 za zmenu (6 FTE), úspora približne 180 000 – 320 000 USD ročne v závislosti od miestnych mzdových sadzieb.
• Znížený odpad na konci rozbitia: 1 % zníženie miery pretrhnutia na 48-polohovej FDY linke s rýchlosťou 4 000 m/min. ušetrí približne 720 kg hotovej priadze za deň – pri 3,50 USD/kg, tj. Získaných 920 000 USD ročne .
• Vylepšený výnos prvej kvality: Prísnejšia kontrola napnutia zvyšuje rýchlosť balenia prvotriednej kvality bola výrazne vylepšená, môže výrazne znížiť objem prebrúsenia a zlepšiť mieru prijatia zákazníkmi.
• Rýchlejší cyklus sťahovania: Automatické zdvíhanie po 2 sekundách oproti 45-sekundovému manuálnemu zloženiu znižuje prestoje na jednotlivé pozície o 96 %, čím prispieva k ďalším 0,4 – 0,8 % efektívnej prevádzkyschopnosti linky.

V kombinácii tieto vylepšenia zvyčajne prinášajú a plná doba návratnosti 12-24 mesiacov na investíciu do automatického navíjania Jiaxing Shengbang v závislosti od rozsahu vlasca a aktuálneho základného výkonu.

Trendy v odvetví a budúci vývoj

V rokoch 2025–2028 pretvárajú dizajn navíjacieho zariadenia štyri technologické smery:

• Rýchlosti nad 7 000 m/min — Cieľ procesov FDY novej generácie je 7 500 m/min. Na dosiahnutie tohto cieľa sú potrebné aerostatické ložiská vretena, priečne tyče z uhlíkových vlákien a aktívne tlmenie vibrácií v konštrukcii veže. Jiaxing Shengbang v súčasnosti testuje svoj prototyp SB-TW7 v teréne v partnerských zariadeniach.
• Inline monitorovanie kvality — Laserové snímače priemeru balenia a detekcia anomálií napätia riadená AI sa stávajú štandardom. Jiaxing Shengbang SB-TW6 už podporuje export dát OPC-UA pre integráciu s platformami kvality MES a AI.
• Energetická účinnosť — Regeneračné servopohony rekuperujú brzdnú energiu počas fáz spomaľovania. Na vysokorýchlostných automatických navíjacích jednotkách to môže znížiť spotrebu energie na vreteno o 8–12 % v porovnaní s konvenčnými pohonmi.
• Kompaktné viackoncové navíjačky — Dopyt po 12- a 16-koncových navíjačkách na špeciálnych vlascoch s úzkou šírkou rastie, poháňaný výrobcami priadze na vystuženie optických káblov a mikrovlákna s ultrajemným denierom.

Často kladené otázky (FAQ)

Q1: Aký je rozdiel medzi navíjacím strojom a bežným prevíjacím strojom?

Navíjací navíjač je v súlade s procesom pradenia a musí prijímať priadzu priamo zo spriadacej dýzy rýchlosťou linky bez zastavenia. Bežný prevíjací stroj spracováva už vytvorené balíky offline, pri nižších a premenlivých rýchlostiach. Požiadavky na napätie, rýchlosť a zhŕňanie sú zásadne odlišné – navíjací navíjač musí pracovať spoľahlivo pri rýchlosti 2 000 – 6 000 m/min za podmienok nepretržitej výroby.

Q2: Ako ovládate napätie, aby ste zabránili navíjaniu pásky (prekrytie cievky)?

Navíjanie pásky nastáva, keď sa priečny pomer rovná alebo sa približuje racionálnemu zlomku, čo spôsobí, že po sebe idúce vrstvy pristanú na rovnakej špirále. Riešením je algoritmus krokovej presnosti (alebo anti-patterning), ktorý nepretržite mení pomer rýchlosti posuvu o malú hodnotu (zvyčajne ±0,1–0,5 %), aby sa zabránilo prekrytiu cievky. Na jednotkách navíjania Jiaxing Shengbang je to konfigurovateľný parameter v HMI; odporúčaný rozsah rozkladu pre štandardný POY je ±0,25 %.

Otázka 3: Ako dlho trvá inštalácia a uvedenie do prevádzky a je k dispozícii podpora na mieste?

Štandardná 8-vretenová inštalácia navíjača, vrátane zarovnania, kabeláže a skúšobnej výroby, si vyžaduje minimálne 3–5 pracovných dní. Jiaxing Shengbang posiela inžinierov závodu na uvedenie do prevádzky na mieste v rámci pevninskej Číny; zámorské inštalácie sú podporované prostredníctvom autorizovaných miestnych servisných partnerov v juhovýchodnej Ázii, južnej Ázii a Turecku.

Otázka 4: Môže rovnaký navíjač bežať aj POY aj FDY?

V zásade môže tá istá hardvérová platforma navíjať oba typy priadze, ale pri prepínaní produktov je potrebné znovu parametrizovať hodnotu napätia, prítlak kontaktného valca a uhol posuvu. Jiaxing Shengbang ponúka na svojom HMI ukladanie receptov (až 50 pomenovaných programov produktov), ​​čo umožňuje jednoduchému prepínaniu medzi programami POY a FDY jedinému stroju a za predpokladu, že rozsah rýchlosti je kompatibilný.

Q5: Aký je čas dodania náhradných dielov?

Jiaxing Shengbang zachováva minimálnu 2-ročnú záruku na skladové zásoby náhradných dielov pre všetky aktuálne vyrábané modely. Položky, ktoré sa rýchlo opotrebúvajú (posunovacia vidlica, vodiace lišty, skľučovadlá, ložiská) sú na sklade s expedíciou v ten istý týždeň. Súpravy ložísk vretena a moduly servopohonov sa zvyčajne dodávajú do 5 až 7 pracovných dní do zahraničia.

Záver

Výber správneho navíjacieho stroja je jedným z rozhodnutí výrobcu vlákien s najvyšším pákovým efektom. Voľba medzi typmi navíjačiek, rýchlostnými stupňami a úrovňami automatizácie priamo určuje mzdové náklady, mieru pretrhnutia, prvotriednu výťažnosť a v konečnom dôsledku aj ziskovosť každého vyprodukovaného kilogramu priadze.

Jiaxing Shengbang Mechanical Equipment Co., Ltd. ponúka kompletný rad automatických navíjacích navíjačiek – od základnej úrovne pre linky POY až po vysokorýchlostnú platformu pre FDY – podporovaný zdokumentovanými údajmi o výkone v teréne, podporou uvedenia do prevádzky na mieste a zaručeným dodávateľským reťazcom náhradných dielov.

Či už špecifikujete novú spriadaciu linku, modernizujete starnúce navíjacie zariadenie alebo riešite chronické problémy s kvalitou na existujúcej inštalácii, technický tím Jiaxing Shengbang vám môže poskytnúť podrobný návrh prispôsobený vášmu špecifickému typu vlákna, rýchlosti linky a cieľom automatizácie.

Kontaktujte Jiaxing Shengbang Mechanical Equipment Co., Ltd. požiadať o konzultáciu pri výbere navíjača, podrobný technický list alebo dohodnutie návštevy závodu. Navštívte oficiálnu webovú stránku alebo kontaktujte priamo tím predajných technikov, aby ste prediskutovali svoje výrobné požiadavky a dostali prispôsobené odporúčanie navíjača.
